Флот ПАО «ГМК «Норильский никель»

  • Бескрановые суда

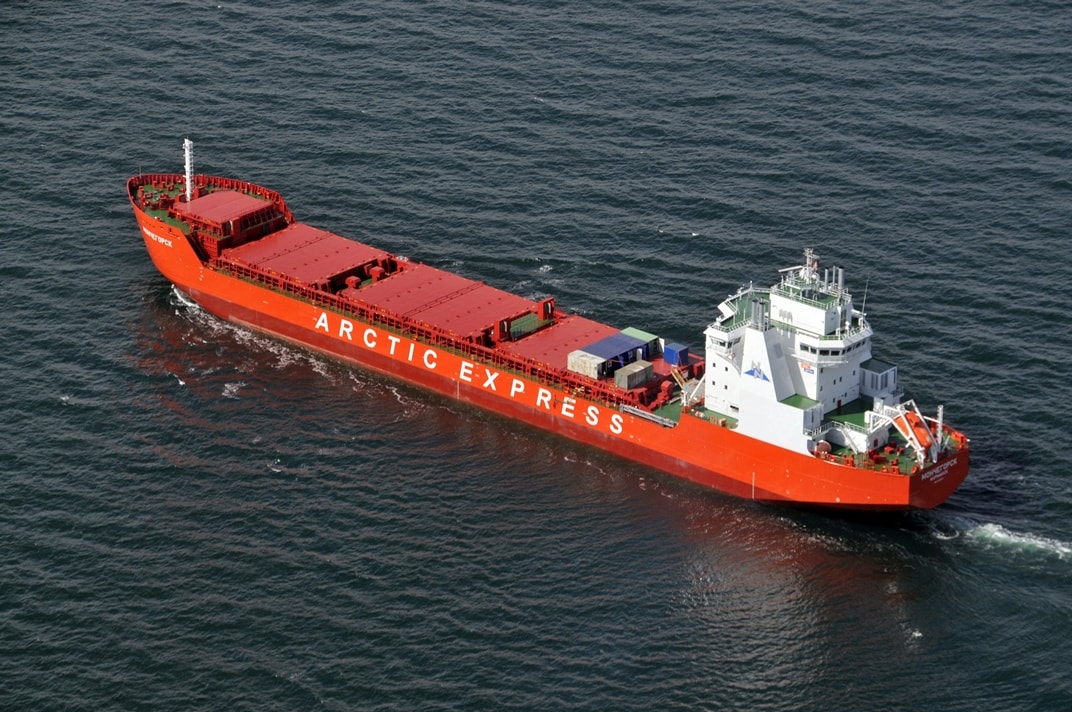

    ОПИСАНИЕ БЕСКРАНОВЫХ СУДОВ ФЛОТА ПАО «ГМК «НОРИЛЬСКИЙ НИКЕЛЬ»

    zap

    1. Общие сведения
    Название МОНЧЕГОРСК / MONCHEGORSK ЗАПОЛЯРНЫЙ / ZAPOLYARNOYY
    Флаг Россия / Russia
    ИМО номер 9404015 9404027
    Порт приписки Мурманск / Murmansk
    Классификационное общество РМРС
    Класс судна КМ * Arc7 1 АUT2 (Arc7 при d<9.0 м)
    Регистровый номер РМРС 080039 080147
    Число, месяц и год постройки 07.2008 г. 12.11.2008 г.
    Место постройки Висмар, Германия.
    Район плавания Неограниченный
    Район плавания по радиооборудованию А1,А2,А3,A4
    Эксплуатационная скорость 12,5 уз.
    2. Основные размерения
    Длина наибольшая 169,04 м
    Длина МПП (регистровая) 157,74 м
    Ширина наибольшая 23,10 м (ширина габаритная 26,45 м)
    Высота борта (от киля до ГП) 14,20 м
    Дедвейт по летнюю грузовую марку 18 486 тонн
    Дедвейт по арктическую осадку 14 020 тонн
    Тоннаж:
    Брутто 16994 тонн
    Нетто 5257 тонн
    Водоизмещение судна 29136 тонн
    Высота надводного борта по летнюю марку 14,20 м
    Поправка на пресную воду 202 мм (кроме «лесного» надводного борта)
    Осадка по летнюю грузовую марку 10,0 м
    Осадка арктическая 9,0 м
    Количество тонн на 1 см осадки 36,20 (на осадку 10,0 м)
    3. Вместимость трюмов
    Трюм № 1 1600 куб. м
    Трюм № 2 4500 куб. м
    Трюм № 3 6200 куб. м
    Трюм № 4 6200 куб. м
    ИТОГО: 18500 куб. м
    4. Размеры трюмов
    Название и номер помещения Длина Ширина Площадь
    ТРЮМА
    Трюм № 2 19,2 м 18,1/13,0/8,4 м 264,64 кв.м
    Трюм № 3 25,6 м 18,1 м 463,36 кв.м
    Трюм № 4 25,6 м 18,1 м 463,36 кв.м
    ТВИНДЕКИ
    Твиндек № 1 14,6 м 15,6 / 11,8 м 206,32 кв.м
    Твиндек № 2 25,6 м 18,1 м 463,36 кв.м
    Твиндек № 3 35,0 м 18,1 м 633,50 кв.м
    Твиндек № 4 32,0 м 18,1 м 579,20 кв.м
    5. Контейнерная вместимость
    Контейнерная вместимость (20’) – Твиндечные крышки закрыты
    Трюм № 1 Трюм № 2 Трюм № 3 Трюм № 4 Перед надстройкой Всего
    Нижний трюм — 34 56 56 — 146
    Верхний трюм 12 42 56 56 — 166
    ИТОГО ТРЮМА: 12 76 112 112 — 312
    Люковые закрытия 8 77 108 108 28 329
    ВСЕГО: 20 153 220 220 28 641
    Контейнерная вместимость (20’) – Твиндечные крышки подняты
    Трюм № 1 Трюм № 2 Трюм № 3 Трюм № 4 Перед надстройкой Всего
    ИТОГО ТРЮМА: 12 97 140 140 — 389
    Люковые закрытия 8 77 108 108 28 329
    ВСЕГО: 20 174 248 248 28 718
    6. Нагрузки
    Грузовые помещения/палубы Нагрузка
    Равномерно распределенная нагрузка Точечная нагрузка от контейнеров
    10’ Cont 20’ Cont 40’ Cont
    Палубы трюмов № 2-4 13 т / м² 60 т 120 т 152,5 т
    Палуба трюма № 1 9,4 т / м² — 72 т —
    Палуба твиндеков №№ 2-4
    Люковые закрытия твиндеков №№ 2-4 4,5 т / м² 30 т 48 т 40 т
    Верхняя палуба 1,75 т / м² — 30 т —
    Люковые закрытия № 1 — — 20 т 30 т
    Люковые закрытия №№ 2-4 на верхней палубе 1,75 т / м² — 28 т 40 т
    7. Силовая установка
    Тип силовой установки Дизель-электрическая
    Главные двигатели:
    Количество 3 штуки
    Тип Wartsila 12V32
    Количество цилиндров 12
    Обороты 750 об/мин
    Главные генераторы:
    Тип AMG1120LSO8LSE
    Количество 3 штуки
    Номинальная мощность 8314 kVA
    Мощность 5820кВт
    Частота 50 Гц
    Ток 727 А
    Обороты 750 об/мин
    Вес 33600 кг
    Портовый дизель генератор 1 комплект
    Аварийный дизель – генератор 1 комплект
    8. Пропульсивная установка
    Тип Азимутальный
    Гребной электродвигатель 1 штука
    Мощность 13000 кВт
    Обороты 0-148 об/мин
  • Крановые суда

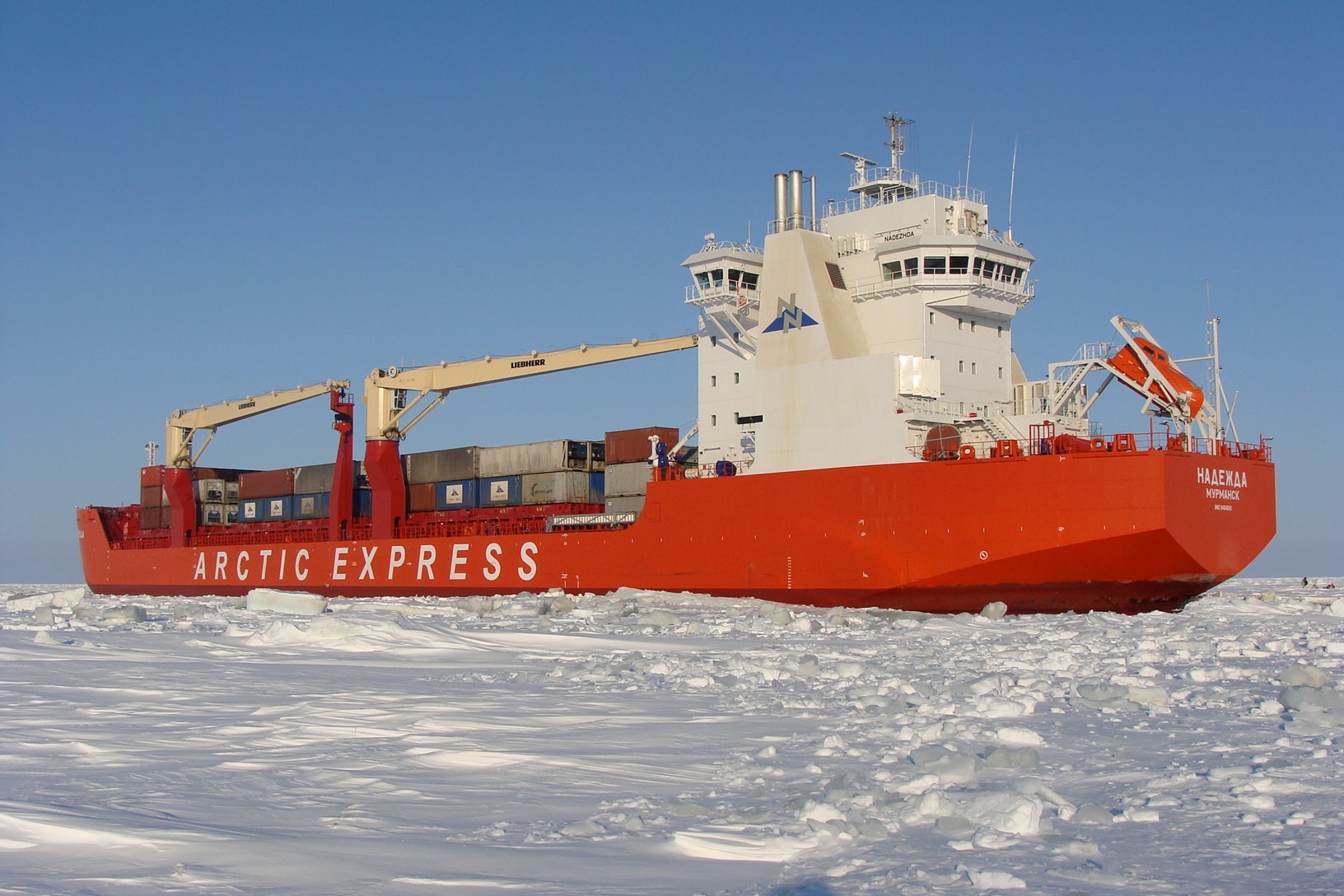

    ОПИСАНИЕ КРАНОВЫХ СУДОВ ФЛОТА ПАО «ГМК «НОРИЛЬСКИЙ НИКЕЛЬ»

    zap

    1. Общие сведения
    Название Норильский Никель / Norilskiy Nickel Талнах / Talnakh Надежда / Nadezhda
    Флаг Россия / Russia
    ИМО номер 9330836 9404039 9404041
    Порт приписки Мурманск / Murmansk
    Классификационное общество РМРС
    Класс судна КМ * Arc7 1 АUT2 (Arc7 при d<9.0 м)
    Регистровый номер РМРС 050175 080170 080255
    Число, месяц и год постройки 28.02.2006 г. 11.12.2008 г. 28.01.2009 г.
    Место постройки Хельсинки, Финляндия Висмар, Германия Висмар, Германия
    Район плавания Неограниченный
    Район плавания по радиооборудованию А1,А2,А3,A4
    Эксплуатационная скорость 12,5 уз.
    2. Основные размерения
    Длина наибольшая 169,04 м
    Длина МПП (регистровая) 157,74 м
    Ширина наибольшая 23,10 м (ширина габаритная 26,45 м)
    Высота борта (от киля до ГП) 14,20 м
    Дедвейт по летнюю грузовую марку 18 095 тонн
    Дедвейт по арктическую осадку 14 538 тонн
    Тоннаж:
    Брутто 17031 / 17029 (дэ Надежда) тонн
    Нетто 5257 тонн
    Водоизмещение судна 29137 тонн
    Высота надводного борта по летнюю марку 14,20 м
    Поправка на пресную воду 202 мм (кроме «лесного» надводного борта)
    Осадка по летнюю грузовую марку 10,0 м
    Осадка арктическая 9,0 м
    Количество тонн на 1 см осадки 36,20 (на осадку 10,0 м)
    Вес судна порожнем 11 041,4 тонн
    3. Вместимость трюмов
    Трюм № 1 1600 куб. м
    Трюм № 2 4500 куб. м
    Трюм № 3 6200 куб. м
    Трюм № 4 6200 куб. м
    ИТОГО: 18500 куб. м
    4. Размеры трюмов
    Название и номер помещения Длина Ширина Площадь
    ТРЮМА
    Трюм № 2 19,2 м 18,1/13,0/8,4 м 264,64 кв.м
    Трюм № 3 25,6 м 18,1 м 463,36 кв.м
    Трюм № 4 25,6 м 18,1 м 463,36 кв.м
    ТВИНДЕКИ
    Твиндек № 1 14,6 м 15,6 / 11,8 м 206,32 кв.м
    Твиндек № 2 25,6 м 18,1 м 463,36 кв.м
    Твиндек № 3 35,0 м 18,1 м 633,50 кв.м
    Твиндек № 4 32,0 м 18,1 м 579,20 кв.м
    5. Контейнерная вместимость
    Контейнерная вместимость (20’) – Твиндечные крышки закрыты
    Трюм № 1 Трюм № 2 Трюм № 3 Трюм № 4 Перед надстройкой Всего
    Нижний трюм — 34 56 56 — 146
    Верхний трюм 12 42 56 56 — 166
    ИТОГО ТРЮМА: 12 76 112 112 — 312
    Люковые закрытия 8 77 108 104 28 325
    ВСЕГО: 20 153 220 216 28 637
    Контейнерная вместимость (20’) – Твиндечные крышки подняты
    Трюм № 1 Трюм № 2 Трюм № 3 Трюм № 4 Перед надстройкой Всего
    ИТОГО ТРЮМА: 12 97 140 140 — 389
    Люковые закрытия 8 77 108 104 28 325
    ВСЕГО: 20 174 248 244 28 714
    6. Нагрузки
    Грузовые помещения/палубы Нагрузка
    Равномерно распределенная нагрузка Точечная нагрузка от контейнеров
    10’ Cont 20’ Cont 40’ Cont
    Палубы трюмов № 2-4 13 т / м² 60 т 120 т 152,5 т
    Палуба трюма № 1 9,4 т / м² — 72 т —
    Палуба твиндеков №№ 2-4
    Люковые закрытия твиндеков №№ 2-4 4,5 т / м² 30 т 48 т 40 т
    Верхняя палуба 1,75 т / м² — 30 т —
    Люковые закрытия № 1 — — 20 т 30 т
    Люковые закрытия №№ 2-4 на верхней палубе 1,75 т / м² — 28 т 40 т
    7. Грузовые краны
    Судовые краны LIEBHER 2 шт.
    Грузоподъемность 45 тн. вылет 28 м
    Грузоподъемность 34 тн. вылет 37 м
    8. Силовая установка
    Тип силовой установки Дизель-электрическая
    Главные двигатели:
    Количество 3 штуки
    Тип Wartsila 12V32
    Количество цилиндров 12
    Обороты 750 об/мин
    Главные генераторы:
    Тип AMG1120LSO8LSE
    Количество 3 штуки
    Номинальная мощность 8314 kVA
    Мощность 5820 кВт
    Частота 50 Гц
    Ток 727 А
    Обороты 750 об/мин
    Вес 33600 кг
    Портовый дизель генератор 1 комплект
    Аварийный дизель – генератор 1 комплект
    9. Пропульсивная установка
    Тип Азимутальный
    Гребной электродвигатель 1 штука
    Мощность 13000 кВт
    Обороты 0-148 об/мин
  • Танкер

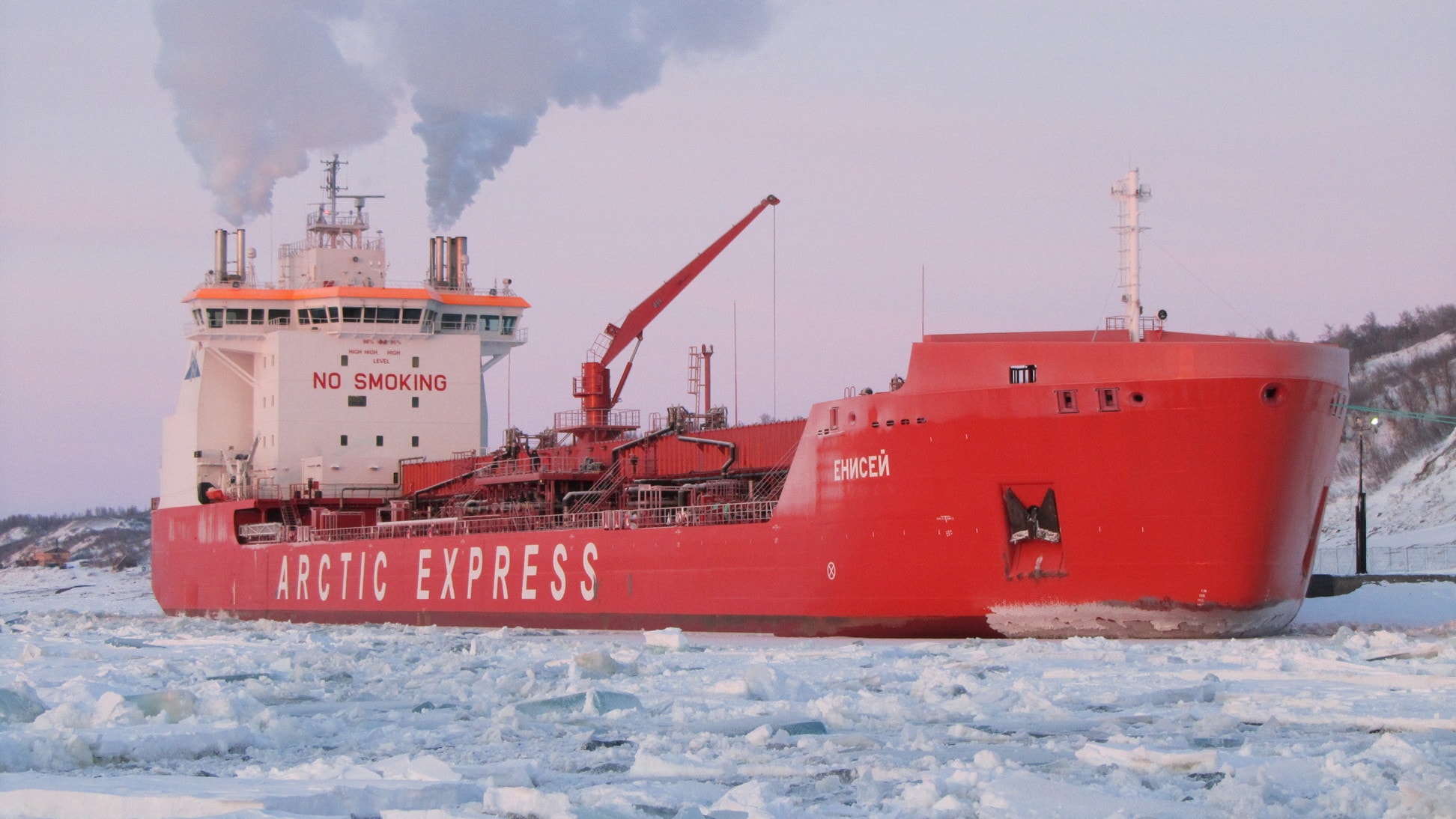

    ОПИСАНИЕ АРКТИЧЕСКОГО СУДНА танкер «Енисей»

    zap

    1. Общие сведения
    Название «Енисей» / Enisey
    Флаг Россия / Russia
    ИМО номер 9585273
    Порт приписки Мурманск / Murmansk
    Классификационное общество РМРС
    Класс судна КМ * Arc7 1 АUT2 (Arc7 при d<9.0 м)
    Регистровый номер РМРС 100533
    Дата закладки киля 01.11.2010 г.
    Число, месяц и год постройки 30.09.2011 г.
    Место постройки Висмар, Германия
    Завод – строитель Nordic Yards Inc.
    Строительный номер 202
    Район плавания Неограниченный
    Район плавания по радиооборудованию А1,А2,А3,A4
    Эксплуатационная скорость 12,5 уз.
    2. Основные размерения
    Длина наибольшая 169,04 м
    Длина МПП (регистровая) 157,74 м
    Ширина наибольшая 23,10 м (ширина габаритная 26,45 м)
    Высота борта (от киля до ГП) 14,20 м
    Дедвейт по летнюю грузовую марку 18 888 тонн
    Дедвейт по арктическую осадку 15 330 тонн
    Тоннаж:
    Брутто 16110 тонн
    Нетто 5208 тонн
    Водоизмещение судна 29113 тонн
    Высота надводного борта по летнюю марку 14,20 м
    Поправка на пресную воду 202 мм (кроме «лесного» надводного борта)
    Осадка по летнюю грузовую марку 10,0 м
    Осадка арктическая 9,0 м
    Количество тонн на 1 см осадки 36,10 (на осадку 10,0 м)
    Вес судна порожнем 10 225 тонн
    3. Вместимость танков
    Танки № 1 3188 куб. м
    Танки № 2 3502 куб. м
    Танки № 3 4232 куб. м
    Танки № 4 4232 куб. м
    Танки № 5 4359 куб. м
    ИТОГО (98 % без слоп танков): 19 513 куб. м
    4. Силовая установка
    Тип силовой установки Дизель-электрическая
    Главные двигатели:
    Количество 3 штуки
    Тип Wartsila 12V32
    Количество цилиндров 12
    Обороты 750 об/мин
    Расход топлива на 1 машину 188 грамм на киловатт-час
    Расход масла 0,5 грамм на киловатт-час +/- 0,3 грамм на киловатт–час
    Главные генераторы:
    Тип AMG1120LSO8LSE
    Количество 3 штуки
    Номинальная мощность 8314 kVA
    Мощность 5820 кВт
    Частота 50 Гц
    Ток 727 А
    Обороты 750 об/мин
    Вес 33600 кг
    Портовый дизель генератор 1 комплект
    Аварийный дизель – генератор 1 комплект
    5. Пропульсивная установка
    Тип Азимутальный
    Гребной электродвигатель 1 штука
    Мощность 13000 кВт
    Обороты 0-148 об/мин
  • Ледокол

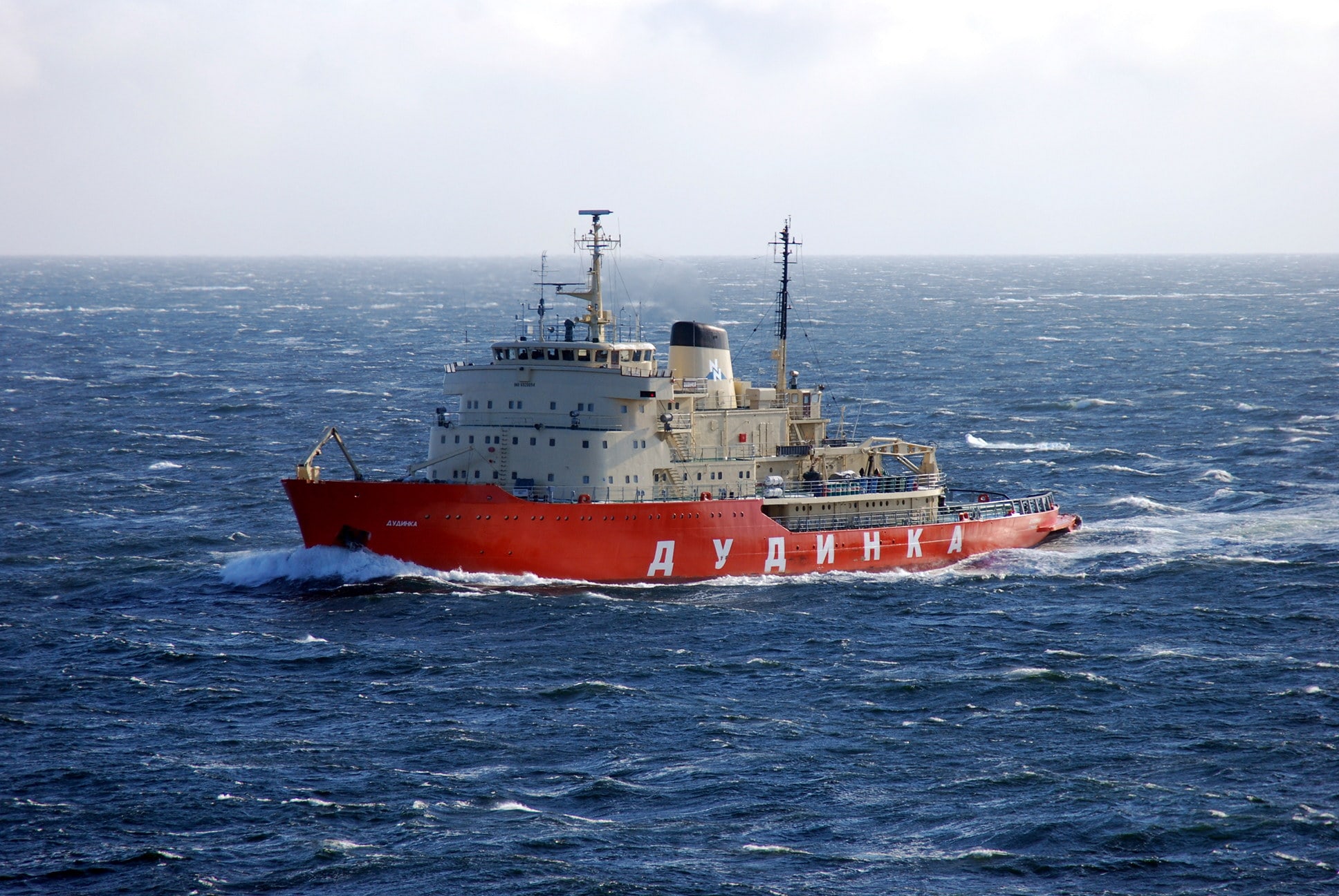

    Описание ледокола «ДУДИНКА»

    zap

    1. Общие сведения
    Название «Дудинка»/«DUDINKA»
    Предыдущее название «APU»
    Флаг Россия / Russia
    ИМО номер 6920094
    Порт приписки Мурманск / Murmansk
    Классификационное общество РМРС
    Регистровый номер РМРС 684688
    Класс судна КМ *ЛЛ6[2]
    Число, месяц и год постройки 01.01.1970 г.
    Место постройки Хельсинки, Финляндия
    Завод – строитель OY WARTSILA AB
    Район плавания Неограниченный
    Район плавания по радиооборудованию А1,А2,А3
    Скорость хода по чистой воде 13,5 – 18 уз.
    2. Основные размерения
    Длина наибольшая 86,50 м
    Ширина наибольшая 21,20 м
    Высота борта (от киля до ГП) 9,5 м
    Вместимость:
    Дедвейт 1219 тонн
    Валовая 4121 тонн
    Чистая 1237 тонн
    Водоизмещение судна 4890 тонн
    Высота надводного борта по летнюю марку 2560 мм
    Поправка на пресную воду 202 мм (кроме «лесного» надводного борта)
    Осадка по летнюю грузовую марку 121 мм
    Осадка по летнюю грузовую марку 6,94 м
    3. Буксирное устройство
    Наличие кормового выреза Имеется
    Наличие кранцевой защиты Имеется
    Наличие буксирной лебедки Имеется
    Тип Электрогидравлическая
    Максимальное тяговое усилие
    Буксирный трос (основной) Имеется
    Диаметр 52 мм
    Длина 200 м
    Управление автоматическое при тяге от 5 до 70 тонн
    Ручной тормоз выдерживает нагрузку до 100 тонн
    Счетчик нагрузки Имеется
    Счетчик длины каната Имеется
    Наличие клюзов для проводки буксирной линии Имеется
    Возможность буксировки судов «вплотную» Имеется
    Наличие блоков «НИКОЛАЕВА» Имеется два
    4. Силовая установка
    Тип силовой установки Дизель-электрическая
    Главные двигатели:
    Количество 4 штуки
    Тип ГД–1 Sulzer 9 ZH 40
    Тип ГД–2,3,4 Wartsila-Sulzer 8MH51
    Максимальная мощность (общая) 3 x 3440 кВт 1 х 4200 кВт
    Главные генераторы:
    Количество 4 штуки
    Тип GLOUL 155/355
    Мощность (общая) 4 x 2416 кВт
    Вспомогательные дизель- генераторы:
    Количество 4 штуки
    Тип Wartsila 614T
    Мощность (общая) 4*360 кВт
    Расход топлива в среднем в эксп. 40л/час*1ВГД
    Гребные электродвигатели:
    Количество 4 штуки
    Тип GLOUL 180/656
    Мощность Кормовые 2*3400 кВт носовые 2*2200кВт
    Стояночный дизель-генератор:
    Количество 1 штукa
    Тип 314Т
    Мощность 180 кВт
    Расход топлива 216,2 г/кВт*час
